基于标准库的STM32的开发

前言

总算成功进入STM32的学习之旅。

GPIO

这里只介绍GPIO的数字输入与输出，常见有八个函数。引脚默认浮空输入模式

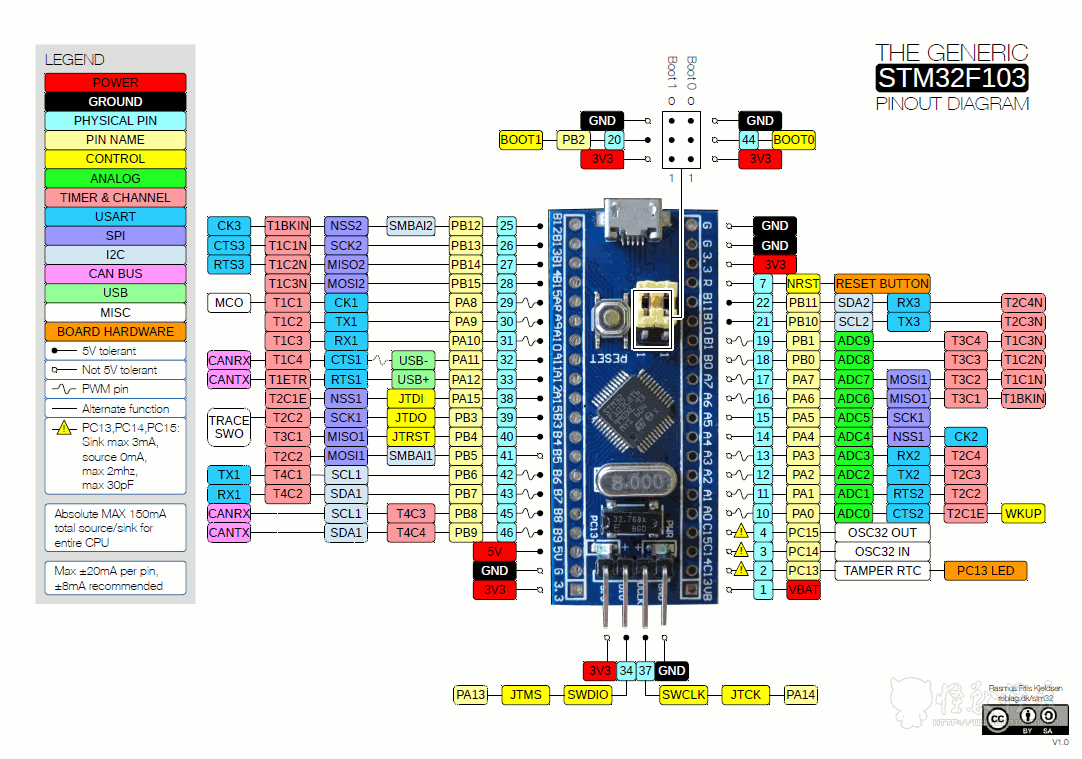

CPIOA,GPIOB,GPIOC，每个16个引脚

PA0-PA15…

有上拉和下拉输入电阻，
推挽模式下，PMOS和NMOS都导通，开漏模式只有Nmos导通，开漏模式用于信号或者其他电压的上拉，关闭模式下，PNMOS都关闭

以下是 STM32 标准外设库中几个 GPIO 操作函数的区别和作用：

1. GPIO_SetBits(GPIOx, GPIO_Pin_x)

• 作用：
  • 将指定引脚的电平设置为 高电平。
• 实现原理：
  • 通过设置寄存器中的某个位，将引脚输出逻辑高（通常对应 3.3V 或 1.8V，具体取决于芯片电源电压）。
• 用法：

  1	GPIO_SetBits(GPIOC, GPIO_Pin_13); // 将 PC13 引脚设置为高电平

2. GPIO_ResetBits(GPIOx, GPIO_Pin_x)

• 作用：
  • 将指定引脚的电平设置为 低电平。
• 实现原理：
  • 通过清除寄存器中的某个位，将引脚输出逻辑低（通常对应 0V）。
• 用法：

  1	GPIO_ResetBits(GPIOC, GPIO_Pin_13); // 将 PC13 引脚设置为低电平

3. GPIO_WriteBit(GPIOx, GPIO_Pin_x, BitAction BitVal)

• 作用：
  • 根据传入的参数 BitVal，设置引脚为高电平或低电平。
• 参数：
  • Bit_RESET：设置引脚为 低电平。
  • Bit_SET：设置引脚为 高电平。
• 实现原理：
  • 在底层实现中，会根据传入的 BitVal 选择性调用 SetBits 或 ResetBits。
• 用法：

  1 2	GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_SET); // 设置 PC13 为高电平 GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_RESET); // 设置 PC13 为低电平

4. GPIO_Write(GPIOx, uint16_t PortVal)

• 作用：
  • 一次性设置 GPIO 端口（GPIOx）的所有引脚的电平状态。
  • 直接写入 PortVal，每一位对应一个引脚。
• 参数：
  • PortVal：16 位数据，其中每一位控制对应引脚的电平。
    • 例如，PortVal = 0x0001 设置 Pin_0 高电平，其他引脚低电平。
• 用法：

  1 2	GPIO_Write(GPIOC, 0xFFFF); // 设置 GPIOC 的所有引脚为高电平 GPIO_Write(GPIOC, 0x0000); // 设置 GPIOC 的所有引脚为低电平

总结区别：

使用建议：

• 如果需要操作单个引脚，推荐使用 GPIO_SetBits、GPIO_ResetBits 或 GPIO_WriteBit。
• 如果需要同时操作整个端口的引脚，可以使用 GPIO_Write。
• 注意：
  • 使用 GPIO_Write 时会覆盖整个端口的状态，因此需要慎用。

中断

https://blog.csdn.net/m0_56399733/article/details/134979299

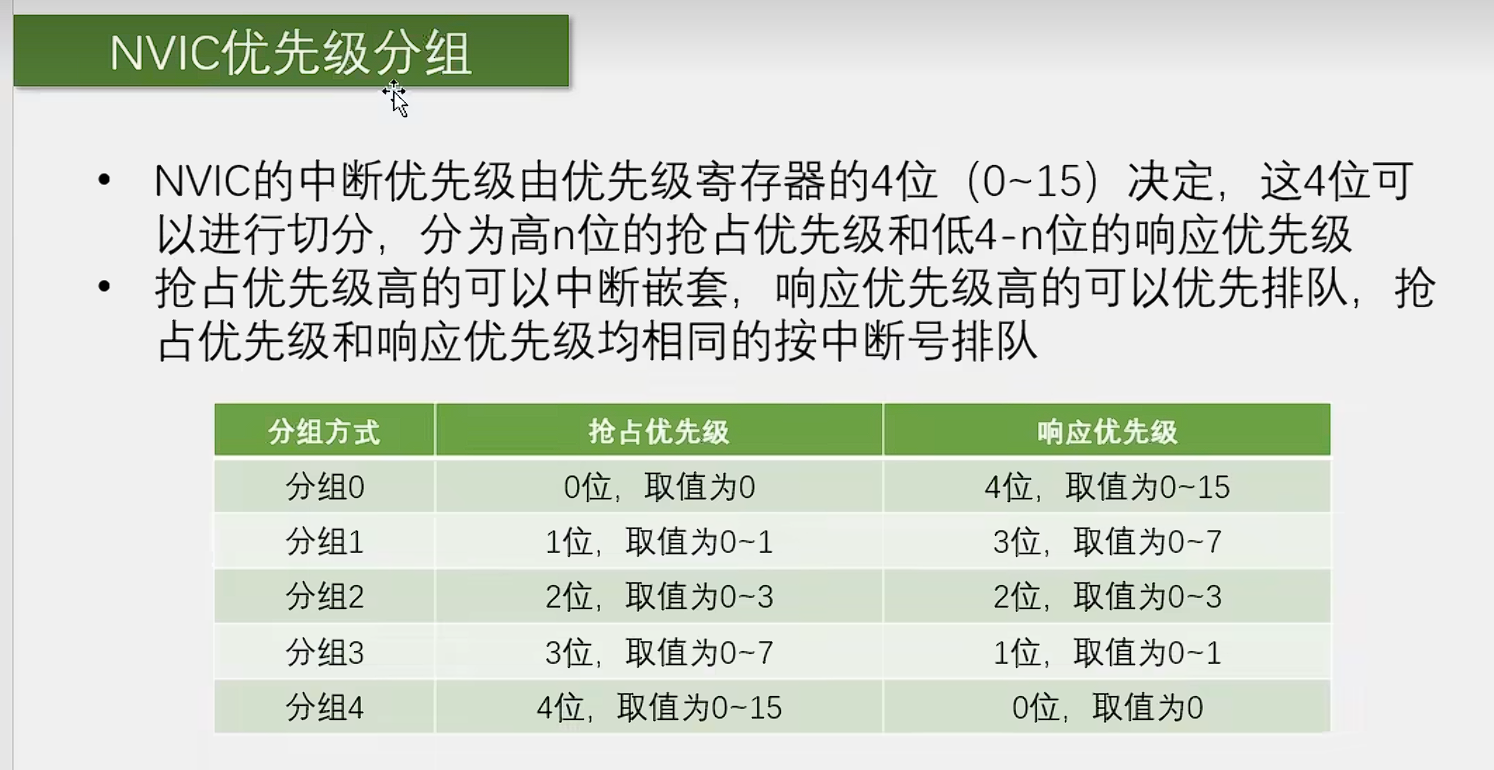

抢占优先级与响应优先级
抢占优先级高的可以中断嵌套

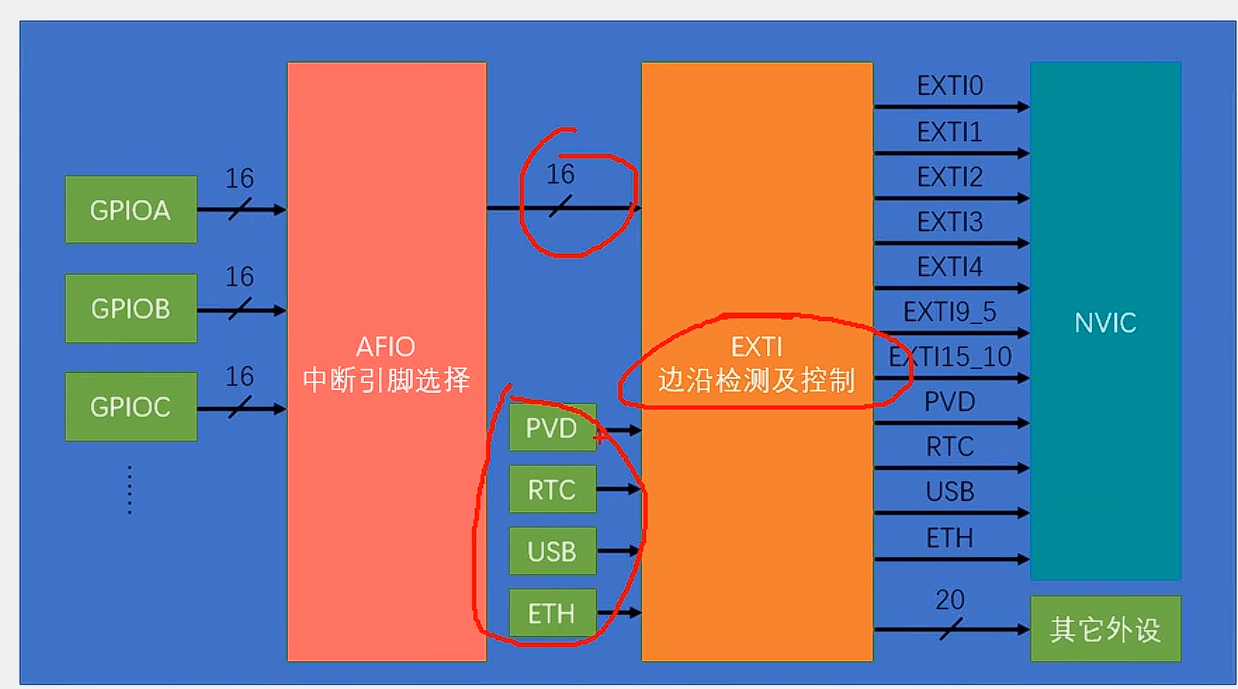

外部中断

相同pin脚指PA0与PB1,PC1,都是1,PA0和PA1,作为中断就可以
